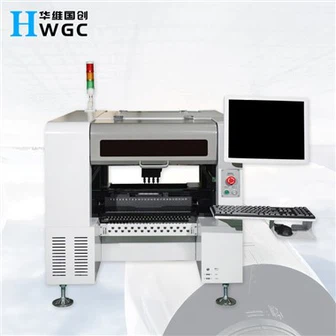

নির্ভুল BGA সোল্ডারিং জন্য নির্ভরযোগ্য PICKANDPLACEMACHINE

বসানো প্রধানের সংখ্যা

4 (উচ্চ নির্ভুলতা)

আইসি ট্রে সংখ্যা

48

ফিডার সংখ্যা

50/44 (8 মিমি ফিডার সাপেক্ষে)

অবস্থান নির্ভুলতা

0.01 মিমি

বারবার মাউন্টিং নির্ভুলতা

0.05 মিমি

প্রতিরোধের গতি পরিসীমা মাউন্ট

5000-8000Pcs/h ক্যাপাসিট্যান্স উপাদান

প্রযোজ্য উপাদান

প্রতিরোধক, ক্যাপাসিটর, চিপ, ল্যাম্প বিড 0201-30*30 মিমি ইত্যাদি

PCB এর সমর্থিত সর্বোচ্চ এলাকা

50*50mm-(50F)350*190mm /(44F)350*260mm

ফিডার

বৈদ্যুতিক ফিডার, বায়ুসংক্রান্ত ফিডার, ভাইব্রেটিং ফিডার, আইসি ট্রে ইত্যাদি।

রিকগনিশন ডিভাইস

মার্ক ক্যামেরা x1, দ্রুত স্বীকৃতি ক্যামেরা x4, উচ্চ-নির্ভুল ক্যামেরা x1

প্রযোজ্য উপাদানের সর্বোচ্চ উচ্চতা

7 মিমি এর চেয়ে কম বা সমান

পিসিবি কনভেই মোড

তিন-পর্যায়ের এন্ট্রি, বাম থেকে ডানে স্বয়ংক্রিয় সংযোগ, স্বয়ংক্রিয় PCB অবস্থান

মার্ক পজিশনিং

ম্যানুয়াল / স্বয়ংক্রিয়

প্রোগ্রামিং পদ্ধতি

পিসিবি স্থানাঙ্কের ফাইল ম্যানুয়ালি আমদানি করার পরে স্বয়ংক্রিয় প্রোগ্রামিং

নিয়ন্ত্রণ ব্যবস্থা

HuaweiGuochuang নিয়ন্ত্রণ ব্যবস্থা

XY অক্ষের সর্বোচ্চ ধাপের দৈর্ঘ্য

629 মিমি * 679 মিমি

XY অক্ষের ট্র্যাক

লিনিয়ার মোশন গাইড প্লাস স্ক্রু ড্রাইভার

XY অক্ষের মোশন মোড

বক্ররেখা এবং রেখার ত্বরণ এবং হ্রাসের বুদ্ধিমান সংযোগ, সমন্বিত লিনিয়ার ইন্টারপোলেশন অ্যালগরিদম।

কন্ট্রোল কম্পিউটার

ইন্টেল উচ্চ-কর্মক্ষমতা প্রসেসর সহ শিল্প নিয়ন্ত্রণ কম্পিউটার

ট্র্যাক সামঞ্জস্য পদ্ধতি

বৈদ্যুতিক

অগ্রভাগ বাফার পরিসীমা

4.5 মিমি

Z অক্ষের সর্বোচ্চ ধাপের দৈর্ঘ্য

20 মিমি

উপাদানের জন্য কোণের পরিসর

±180 ডিগ্রী

মোটর

এসি সার্ভো মোটর সিরিজ

ড্রাইভার

উচ্চ গতির ডিএসপি ড্রাইভার

বায়ু সরবরাহের প্রয়োজনীয়তা

তেল জলের ফিল্টার, 50L এর চেয়ে বড় বা সমান, ডাস্ট ফিল্টার এবং এয়ার প্রেসার স্টেবিলাইজার ইত্যাদি।

অগ্রভাগের ভ্যাকুয়াম সরবরাহ

ভ্যাকুয়াম জেনারেটর উচ্চ গতির ভ্যাকুয়াম বার্স্ট ফাংশনকে একীভূত করে

বায়ু সরবরাহের চাপের পরিসর

0৷{1}}.7Mpa

ওএস

উইন্ডোজের উপর ভিত্তি করে স্বাধীন গবেষণা ও উন্নয়ন এসএমটি ইন্টেলিজেন্ট ওএস

পিসিবি প্রয়োজন

স্বয়ংক্রিয় মোডে 3-5মিমি প্রক্রিয়া প্রান্ত

ভিশন ডিসপ্লে

17-ইঞ্চি শিল্প নিয়ন্ত্রণ প্রদর্শন

তারের

টেকসই নমনীয় তারের (10 মিলিয়ন বার)

পাওয়ার সাপ্লাই

220V 50/60Hz

গড় শক্তি

600W

মেশিনের মাত্রা

ডেস্ক মেশিন 1140*900*900mm
উল্লম্ব মেশিন 900*1140*1340mm

ওজন

(ডেস্ক মেশিন) 210 কেজি (উল্লম্ব মেশিন) 280 কেজি
